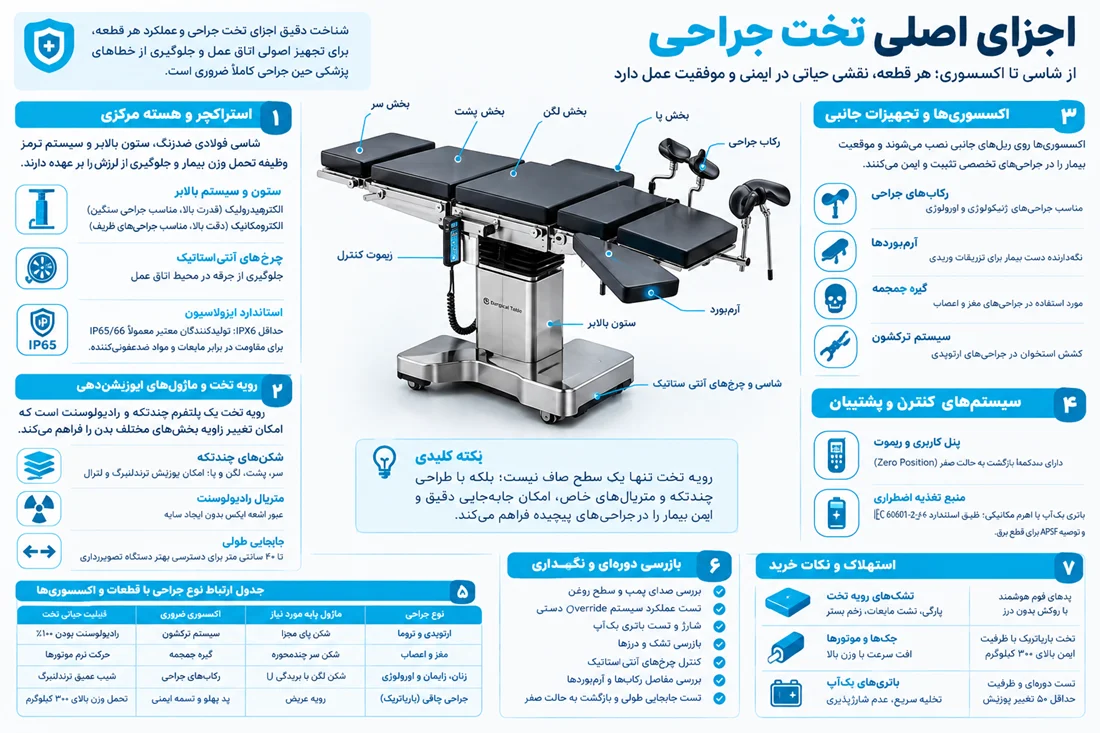

شناخت ساختار و اجزای تخت جراحی + بررسی فنی قطعات
شناخت دقیق اجزای تخت جراحی و عملکرد هر قطعه، برای تجهیز اصولی اتاق عمل و جلوگیری از خطاهای پزشکی حین جراحی کاملاً ضروری است. در این مقاله تخصصی، ساختار شاسی، رویه تخت، سیستمهای کنترلی و اکسسوریهای حیاتی را بهصورت کاربردی و فنی بررسی میکنیم تا با آگاهی کامل برای خرید، کاربری و نگهداری این تجهیزات اقدام کنید.
۱. استراکچر و هسته مرکزی، تضمین ثبات و ایمنی پایه
پاسخ سریع:
هسته مرکزی تخت جراحی از شاسی فولادی ضدزنگ، ستون بالابر و سیستم ترمز تشکیل شده است. این بخش وظیفه تحمل وزن بیمار و جلوگیری از هرگونه لرزش (حتی در حد میلیمتر) حین تیغ زدن جراح را بر عهده دارد.
۱.۱ ستون و سیستم بالابر: نبرد دقت و قدرت
ستون تخت (Column) مرکز ثقل دستگاه است. در تختهای مدرن، این بخش با دو مکانیزم اصلی کار میکند: سیستمهای الکتروهیدرولیک که قدرت بسیار بالایی برای بیماران سنگینوزن دارند و سیستمهای الکترومکانیک (مجهز به موتورهای خطی) که حرکتهای بسیار نرم و بدون شوک را برای جراحیهای میکروسکوپی فراهم میکنند.
🩺 تجربه اتاق عمل: یکی از خطاهای رایج، بیتوجهی به صدای غیرطبیعی پمپ هیدرولیک است که نشاندهنده افت سطح روغن بوده و میتواند حین عمل باعث افتادگی ناگهانی تخت شود.
| نوع سیستم محرکه | سرعت و دقت واکنش | استهلاک و نگهداری | بهترین کاربرد |
|---|---|---|---|
| الکتروهیدرولیک | بسیار بالا، حرکت نرم | بررسی دورهای پمپ و روغن | جراحی سنگین، ارتوپدی، باریاتریک |
| الکترومکانیک (موتور خطی) | متوسط، پیوسته و دقیق | استهلاک پایین، هزینه کم | جراحی عمومی، زنان، سرپایی |
۱.۲ شاسی و چرخهای آنتیاستاتیک
پایه تخت (Base) باید بالاترین سطح درگیری با زمین را داشته باشد. چرخهای بهکاررفته در این تجهیزات از نوع آنتیاستاتیک هستند؛ چون در محیط اتاق عمل، به دلیل وجود گازهای بیهوشی، کوچکترین جرقه ناشی از الکتریسیته ساکن میتواند فاجعهبار باشد.
۱.۳ استانداردهای ایزولاسیون (Ingress Protection)
تخت جراحی دائماً در معرض خون، بتادین و محلولهای شستشو است، به همین دلیل، قطعات الکترونیکی پایه باید کاملاً ایزوله باشند.
منبع فنی (استاندارد بینالمللی): طبق IEC 60601-1 و رتبهبندی IP در استاندارد IEC 60529، اجزای الکترونیکی اتاق عمل حداقل باید IPX6 باشند؛ تولیدکنندگان معتبر برای شاسی و مدارهای پایه تخت جراحی معمولاً IP65 یا IP66 را رعایت میکنند تا در برابر خون، بتادین و محلولهای شستوشو مقاوم بمانند.
۲. رویه تخت (Tabletop) و ماژولهای پوزیشندهی
پاسخ سریع:
رویه تخت یک سطح صاف و خشک نیست؛ بلکه پلتفرمی چندتکه (معمولاً ۴ تا ۵ شکن) از متریالهای شفاف در برابر اشعه است که امکان تغییر زاویه هر بخش از بدن بیمار را فراهم میکند.
۲.۱ مهندسی رویه چندتکه (شکنها)
رویه تخت از بخشهای مجزای سر (Head)، پشت (Back)، لگن (Seat) و پاها (Leg) تشکیل شده است. مفصلهای بین این شکنها به جراح اجازه میدهند بیمار را در پیچیدهترین حالتها نظیر پوزیشن ترندلنبرگ (شیب سر به پایین) یا لترال (پهلویی) قرار دهند.
پیشنهاد مطالعه
برای تسلط بیشتر تیم درمانی بر تکنیکهای ایمن پوزیشندهی، مطالعه راهنمای جابجایی بیمار در تخت بسیار راهگشا خواهد بود.
۲.۲ متریال رادیولوسنت (Radiolucent) و تصویربرداری ۳۶۰ درجه
امروزه بیش از ۷۰ درصد جراحیهای ارتوپدی و عروق نیازمند تصویربرداری همزمان با دستگاه C-Arm هستند. رویه تختها از الیاف کربن یا رزینهای خاصی ساخته میشوند که اشعه ایکس را بدون ایجاد سایه (Artifact) از خود عبور میدهند.
۲.۳ قابلیت جابجایی طولی (Longitudinal Shift)
این یکی از حیاتیترین اجزای حرکتی تخت است. جابجایی طولی به رویه تخت اجازه میدهد تا ۴۰ سانتیمتر به سمت سر یا پا حرکت کند؛ این قابلیت باعث میشود بدون نیاز به جابجا کردن بیمارِ بیهوش، فضای کافی برای ورود دستگاه تصویربرداری فراهم شود.
محصول مرتبط
پیش از قرارگیری بیمار روی تخت، انتقال اولیه او به اتاق عمل معمولاً توسط برانکارد بیمارستانی انجام میگیرد.
۳. اکسسوریها و تجهیزات جانبی حیاتی
اکسسوریها، قطعات پرتابلی هستند که روی ریلهای جانبی تخت (Side Rails) نصب میشوند تا موقعیت بیمار را در جراحیهای تخصصی تثبیت و ایمن کنند.
- رکابهای جراحی (Stirrups): در جراحیهای ژنیکولوژی و اورولوژی استفاده میشوند. کیفیت مفصل این رکابها از آسیب به اعصاب پشت زانوی بیمار جلوگیری میکند.
- آرمبوردها (Armboards) و اسکرین بیهوشی: آرمبوردها دست بیمار را برای تزریقات وریدی نگه میدارند. اسکرین بیهوشی (میله L یا U شکل) حائلی است که فیلد استریل جراحی را از منطقه غیراستریل متخصص بیهوشی جدا میکند.
- الحاقات ارتوپدی: شامل گیرههای جمجمه (Skull Clamps) برای فیکس کردن سر در جراحیهای مغز و اعصاب و سیستمهای ترکشون (Traction) برای کشش استخوان در جراحیهای پا و لگن.
برای درک بهتر نیازمندیهای هر عمل، جدول زیر ارتباط مستقیم نوع جراحی با قطعات و اکسسوریهای الزامی را نشان میدهد:
| نوع عمل جراحی | ماژول پایه مورد نیاز | اکسسوری ضروری | قابلیت حیاتی تخت |
|---|---|---|---|
| ارتوپدی و تروما | شکن پای مجزا و قابل برداشت | سیستم ترکشون | رادیولوسنت بودن ۱۰۰٪ برای C-Arm |
| مغز و اعصاب | شکن سر چندمحوره | گیره جمجمه (Skull Clamp) | حرکت فوقالعاده نرم موتورها |
| زنان، زایمان و اورولوژی | شکن لگن با بریدگی U شکل | رکابهای جراحی | ایجاد شیب عمیق ترندلنبرگ |
| جراحی چاقی (باریاتریک) | رویه تخت عریض | پد پهلو و تسمه ایمنی ضخیم | تحمل وزن ایمن بالای ۳۰۰ کیلوگرم |
۴. سیستمهای کنترل، هدایت و مدیریت بحران
۴.۱ پنلهای کاربری و ریموتها
ریموتهای دستی (Hand Pendant) دارای دکمههای بازگشت به حالت صفر (Zero Position) هستند که در مواقع اورژانسی، تخت را با یک کلیک به حالت کاملاً افقی برمیگردانند.
بیشتر بخوانید
جهت آشنایی بیشتر با اصول کاربری سیستمهای الکترونیکی مشابه، میتوانید مقاله نحوه کار با تخت بیمارستانی را نیز مرور کنید.
۴.۲ سیستم Override و منبع تغذیه اضطراری
کابوس قطع برق در میانه عمل جراحی را تصور کنید.
⚠ الزام ایمنی حیاتی
طبق استاندارد IEC 60601-2-46 و توصیههای APSF برای آمادگی در برابر قطع برق اتاق عمل، تخت جراحی موتوردار باید سیستم پشتیبان مستقل از برق اصلی (باتری بکآپ یا اهرم رهاسازی مکانیکی) داشته باشد تا در قطعی برق یا خرابی برد، تغییر پوزیشن اضطراری و نجات بیمار ممکن بماند.
۵. چکلیست بازرسی دورهای اجزای تخت جراحی
فراتر از خرید اصولی، بازرسی منظم اجزای تخت جراحی از خرابیهای ناگهانی حین عمل جلوگیری میکند. این چکلیست را میتوانید بهصورت ماهانه توسط تکنسین تجهیزات پزشکی اجرا کنید:
| ☐ | بررسی صدای پمپ هیدرولیک و سطح روغن (نشانه اولیه نشتی) |
| ☐ | تست عملکرد کامل سیستم Override دستی (بدون اتصال به برق) |
| ☐ | شارژ کامل و تست باتری بکآپ (حداقل ۵۰ سیکل تغییر پوزیشن) |
| ☐ | بازرسی چشمی درزها و روکش تشک برای شناسایی پارگی یا نشت مایعات |
| ☐ | کنترل قفل و لغزندگی چرخهای آنتیاستاتیک |
| ☐ | بررسی روانکاری و سلامت مفاصل رکابها و آرمبوردها |
| ☐ | تست دقت جابجایی طولی و بازگشت به حالت صفر (Zero Position) |
۶. راهنمای خرید و بررسی استهلاک قطعات
| بخش/قطعه | چالش رایج (استهلاک) | راهکار و نکته خرید |
|---|---|---|
| تشکهای رویه تخت | پارگی، نشت مایعات، زخم بستر | پدهای فوم هوشمند با روکش بدون درز و جوش اولتراسونیک |
| جکها و موتورها | افت سرعت با وزن بالا | تخت باریاتریک با ظرفیت ایمن بالای ۳۰۰ کیلوگرم |
| باتریهای بکآپ | تخلیه سریع، عدم شارژپذیری | تست دورهای و ظرفیت حداقل ۵۰ تغییر پوزیشن |
محصول مرتبط
آیا برای تجهیز یا بهروزرسانی اتاق عمل کلینیک خود به مشاوره تخصصی نیاز دارید؟ جهت بررسی کاتالوگ فنی محصولات و استعلام بروز قیمت تخت جراحی اتاق عمل، میتوانید همین حالا با کارشناسان مدیکال ما تماس بگیرید.
محصولات
سوالات متداول (FAQ)
۱. کدام اجزای تخت جراحی زودتر نیاز به تعویض یا تعمیر پیدا میکنند؟
تشکهای رویه تخت (به دلیل تماس با مواد شیمیایی و استهلاک فیزیکی) و باتریهای پشتیبان معمولاً کوتاهترین عمر مفید را دارند و باید هر چند سال یکبار تعویض شوند. همچنین چک کردن دورهای اورینگهای پمپ هیدرولیک ضروری است.
۲. آیا رویه تمام تختهای جراحی قابلیت عبور اشعه ایکس را دارند؟
خیر. تنها تختهایی که از متریال رادیولوسنت (مثل فیبر کربن یا باکالیت) در بخشهای بالاتنه و پایینتنه استفاده میکنند، برای کار با دستگاه C-Arm و تصویربرداری حین عمل مناسب هستند.
۳. تفاوت اصلی بین تخت جراحی ژنرال (عمومی) و تخت ارتوپدی در چیست؟
تختهای عمومی ساختاری یکپارچهتر دارند، اما با بررسی انواع تختهای اتاق عمل متوجه میشوید که تختهای ارتوپدی دارای ماژولهای کششی (Traction) پیچیده و شکنهای پای کاملاً مجزا هستند که امکان کشش و جااندازی استخوانها را به جراح میدهند.
جمعبندی
شاسی، رویه، اکسسوریها و سیستم کنترل/پشتیبان تخت جراحی بههموابستهاند و ضعف در هر بخش کل عمل را تحتتأثیر قرار میدهد؛ پس انتخاب باید بر اساس نوع جراحی و استانداردهای ایمنی باشد، نه فقط قیمت، و بازرسی دورهای هم بهاندازهی خرید اصولی اهمیت دارد.
اطلاعات ارائهشده در این مقاله جنبه فنی و آموزشی دارد. پیش از خرید یا سرویس تجهیزات اتاق عمل، حتماً با تکنسین مجاز یا نماینده رسمی تولیدکننده مشورت کنید.
