راهنمای کامل آماده‌سازی زیرساخت مطب برای نصب یونیت دندانپزشکی

یک اشتباه چند سانتی‌متری در محل لوله‌کشی آب یا برق، می‌تواند نصب یونیت دندانپزشکی جدید شما را به یک کابوس پرهزینه تبدیل کند. این راهنمای فنی و دقیق، یک چک‌لیست کامل از تمام زیرساخت‌های مورد نیاز (آب، هوا، فاضلاب و برق) است تا با اطمینان کامل، مطب خود را برای ورود این سرمایه ارزشمند آماده کنید و از بروز خطاهای پرهزینه در آینده جلوگیری نمایید.

۱. لوله‌کشی آب: شریان حیاتی یونیت

آب، نقش اساسی در عملکرد اینسترومنت‌ها، کراشوار و سیستم بهداشت دهان بیمار دارد. بنابراین، دقت در این بخش حیاتی است.

ورودی آب سرد و گرم

• یونیت شما به یک ورودی آب سرد و یک ورودی آب گرم نیاز دارد. این لوله‌ها معمولاً با سایز ½ اینچ در نظر گرفته می‌شوند.
• محل دقیق خروجی‌ها: بهترین نقطه برای قرارگیری این لوله‌ها، دقیقاً زیر صندلی بیمار یا در نقطه‌ای است که در نقشه تاسیسات یونیت دندانپزشکی که توسط شرکت فروشنده ارائه می‌شود، مشخص شده است.
• حتماً برای هر ورودی یک شیر قطع و وصل جداگانه (شیر پیسوار) نصب کنید تا در زمان سرویس یا تعمیر، نیازی به قطع کردن آب کل ساختمان نباشد.

فشار و سختی آب

• فشار آب مورد نیاز یونیت دندانپزشکی معمولاً بین ۲.۵ تا ۴ بار (bar) است. فشار کمتر یا بیشتر از این مقدار می‌تواند به سیستم داخلی دستگاه آسیب برساند.
• سختی آب (TDS): آب با رسوبات بالا می‌تواند به مرور زمان مسیرهای داخلی و شلنگ‌های یونیت را مسدود کند. استفاده از یک دستگاه سختی‌گیر آب در ورودی اصلی مطب، یک سرمایه‌گذاری هوشمندانه برای افزایش طول عمر تمام تجهیزات شماست.

نکته تخصصی مداطب: قبل از اتصال نهایی، اجازه دهید چند دقیقه آب از لوله‌ها خارج شود تا هرگونه شن‌ریزه یا آلودگی ناشی از فرآیند ساخت‌وساز، به طور کامل تخلیه شده و وارد دستگاه حساس شما نشود.

۲. لوله‌کشی هوای فشرده: نیروی محرکه اینسترومنت‌ها

هوای فشرده و خشک، نیروی لازم برای به حرکت درآوردن توربین، آنگل و پوآر شما را فراهم می‌کند.

محل و جنس لوله

• لوله هوا باید از کمپرسور تا محل نصب یونیت کشیده شود. استفاده از لوله‌های پنج‌لایه (PEX) یا لوله‌های مسی به دلیل مقاومت بالا و عدم تولید ذرات زنگ‌زدگی، بهترین گزینه است.
• فشار هوای کمپرسور برای یونیت باید بین ۵ تا ۷ بار (bar) تنظیم شود.

کیفیت هوای فشرده

• رطوبت، اصلی‌ترین دشمن اینسترومنت‌های شماست. اطمینان حاصل کنید که کمپرسور شما مجهز به یک خشک‌کن هوا (Dryer) است. هوای مرطوب باعث زنگ‌زدگی بلبرینگ‌های توربین و کاهش شدید عمر آن‌ها می‌شود.

۳. لوله‌کشی فاضلاب و ساکشن: سیستم تخلیه مطب

یک سیستم تخلیه کارآمد، از گرفتگی‌های دردسرساز و انتشار بوی نامطبوع در آینده جلوگیری می‌کند.

خروجی فاضلاب یونیت

• قطر لوله فاضلاب یونیت باید حداقل ۴۰ یا ۵۰ میلی‌متر (۱ ½ اینچ) باشد تا از گرفتگی توسط مواد دندانپزشکی جلوگیری شود.
• ارتفاع لوله فاضلاب از کف نباید بیش از حد بالا باشد تا تخلیه به صورت ثقلی و به راحتی انجام شود. این ارتفاع باید با شیب مناسب به سمت خروجی اصلی فاضلاب ساختمان هدایت شود.

لوله‌کشی ساکشن

• اگر از سیستم ساکشن مرکزی استفاده می‌کنید، لوله‌کشی آن باید کاملاً مجزا و طبق دستورالعمل شرکت سازنده ساکشن انجام شود. این لوله‌ها معمولاً دارای قطرهای بزرگتر و نیازمند محاسبات دقیق برای افت فشار هستند.

نکته تخصصی مداطب: حتماً در مسیر لوله فاضلاب اصلی مطب، یک “شترگلویی” یا سیفون استاندارد کار بگذارید تا از برگشت بوی نامطبوع به داخل فضای کلینیک جلوگیری شود.

۴. زیرساخت برق: ایمنی و پایداری

برق مورد نیاز یونیت دندانپزشکی

• اکثر یونیت‌ها با برق تک‌فاز شهری (۲۲۰ ولت) کار می‌کنند. اما نکته مهم، داشتن یک خط برق مجزا با فیوز مینیاتوری مستقل برای یونیت است.
• یک جعبه تقسیم برق باید در نزدیکی دستگاه و در محلی که در نقشه نصب یونیت مشخص شده، تعبیه شود.

سیستم ارت

• نیاز به ارت برای یونیت دندانپزشکی یک ضرورت مطلق برای ایمنی بیمار و دندانپزشک و همچنین جلوگیری از آسیب به بردهای الکترونیکی حساس دستگاه است. از وجود یک چاه ارت استاندارد در ساختمان و اتصال آن به پریزهای مطب اطمینان کامل حاصل کنید.

۵. یکپارچه‌سازی تاسیسات: جعبه اتصال (Junction Box) و آمبلیکال

پس از آماده‌سازی ورودی و خروجی‌های مجزا، قدم بعدی اتصال یکپارچه آن‌ها به یونیت است. سایت asidental در این باره می‌گوید:

“A single umbilical allows compressed air, suction, electrical and computer data cables (network, USB, video) to be neatly organized and routed to either an In-Wall or In-Floor Junction box.”

ترجمه: «یک آمبلیکال (شاهراه) واحد اجازه می‌دهد تا هوای فشرده، ساکشن، کابل‌های برق و دیتا به صورت مرتب سازماندهی شده و به یک جعبه اتصال داخل دیوار یا داخل زمین هدایت شوند.»

همانطور که در این نقل قول اشاره شد، در روش‌های مدرن از دو مفهوم کلیدی آمبلیکال و جعبه اتصال برای مدیریت تاسیسات استفاده می‌شود. این کار نه تنها ظاهری بسیار تمیز و حرفه‌ای به مطب شما می‌بخشد، بلکه فرآیند نگهداری و تعمیرات را نیز ساده‌تر می‌کند. مهم‌ترین انواع جعبه اتصال عبارتند از:

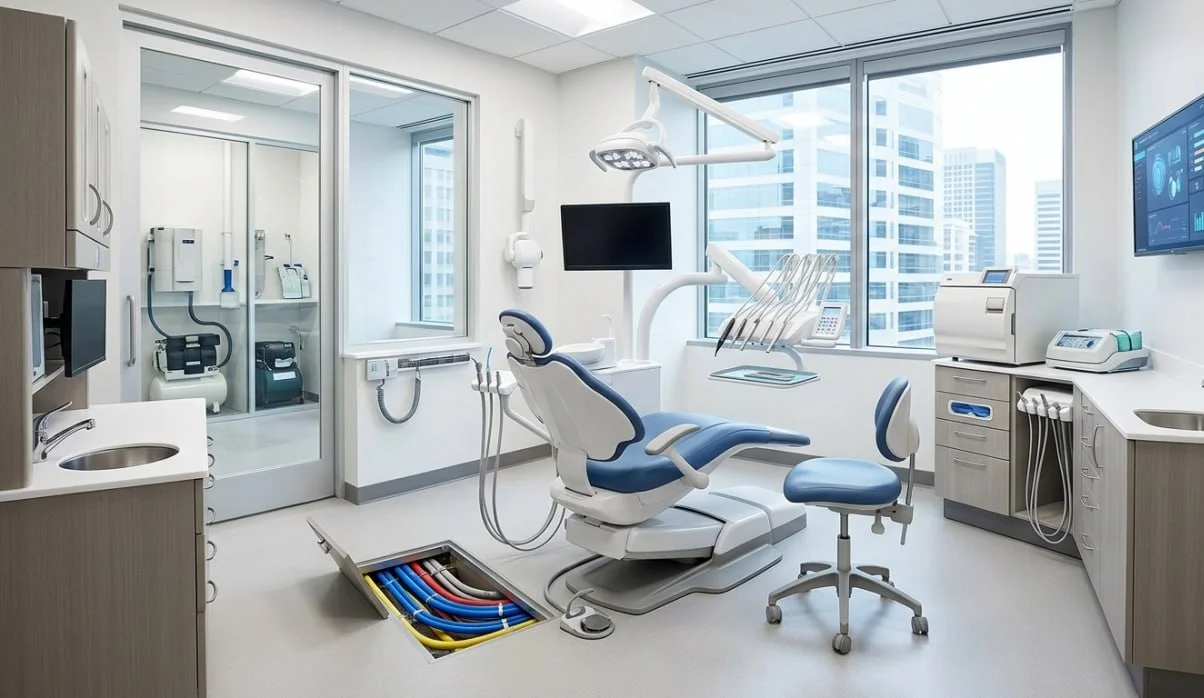

جعبه اتصال داخل زمین (In-Floor Junction Box)

این جعبه معمولاً در کف زمین و زیر پای بیمار نصب می‌شود. این مدل بهترین گزینه برای کلینیک‌هایی است که می‌خواهند امکان جابجایی یونیت‌های متحرک (Cart) را برای دندانپزشکان راست‌دست و چپ‌دست فراهم کنند.

جعبه اتصال داخل دیوار (In-Wall Junction Box)

در این مدل، جعبه اتصال داخل یکی از دیوارهای کناری نصب می‌شود و آمبلیکال یونیت مستقیماً به آن متصل می‌گردد. این روش برای یونیت‌های ثابت ایده‌آل است و به شما اجازه می‌دهد تا دستگاه را کاملاً به دیوار نزدیک کرده و از فضا بهترین استفاده را ببرید.

۶. راه حل جایگزین: یونیت‌های خودکفا (بدون نیاز به لوله‌کشی)

آیا در یک فضای اجاره‌ای هستید یا امکان ایجاد تغییرات گسترده در لوله‌کشی مطب خود را ندارید؟ یک راه حل هوشمندانه و مدرن برای شما وجود دارد: یونیت‌های خودکفا (Self-Contained Dental Carts). این یونیت‌های پرتابل، دارای کمپرسور هوا و سیستم ساکشن داخلی هستند و برای کار کردن، تنها به یک پریز برق استاندارد نیاز دارند. این ویژگی به شما انعطاف‌پذیری فوق‌العاده‌ای در چیدمان مطب و جابجایی دستگاه می‌دهد و هزینه‌های مربوط به آماده‌سازی تاسیسات پیچیده را به طور کامل حذف می‌کند.

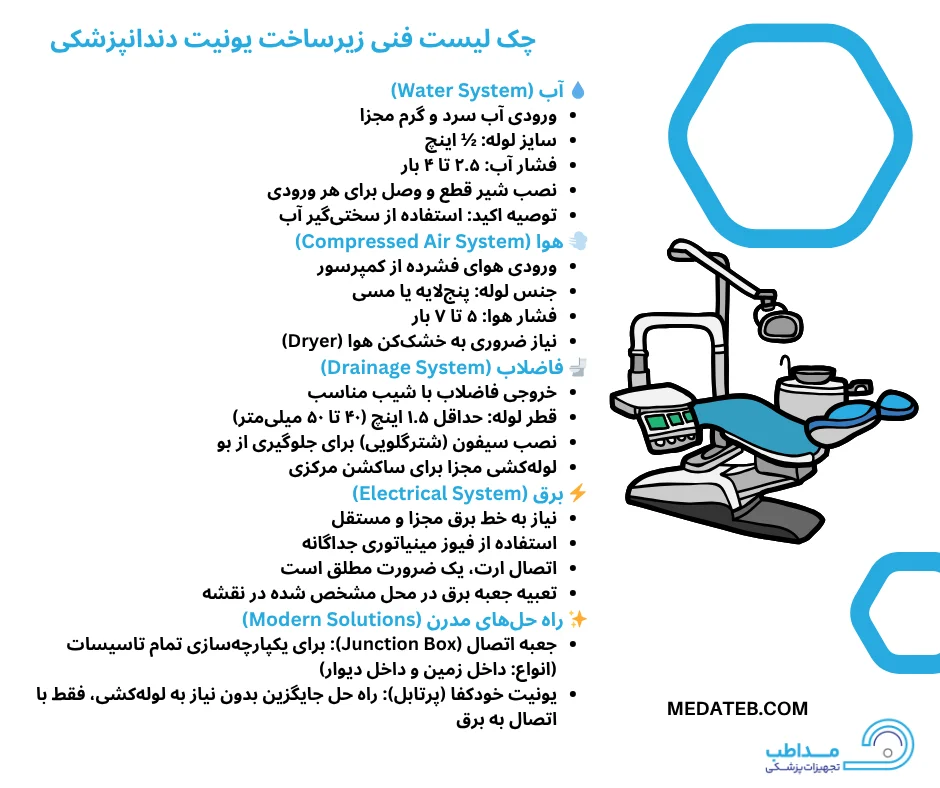

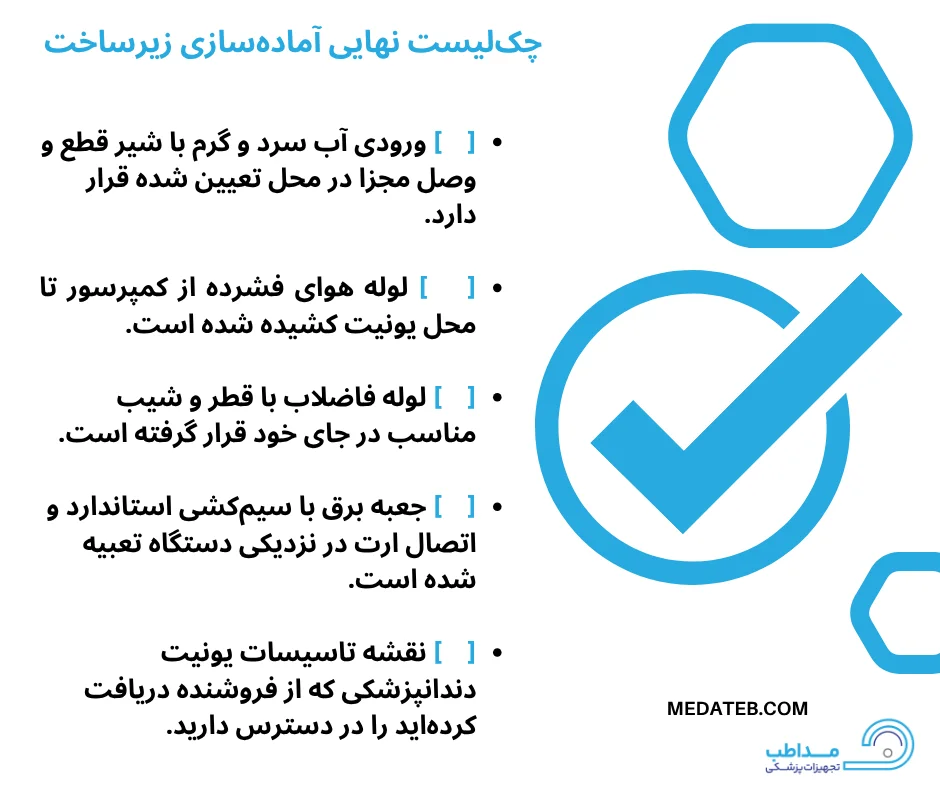

چک‌لیست نهایی آماده‌سازی زیرساخت

قبل از تماس با تکنسین نصب، این لیست را مرور کنید:

با رعایت این نکات، شما نه تنها یک نصب سریع و بی‌دردسر را تجربه خواهید کرد، بلکه به افزایش طول عمر و کارایی مهم‌ترین سرمایه کلینیک خود نیز کمک شایانی کرده‌اید. حالا که زیرساخت مطب شما آماده است، قدم بعدی انتخاب دستگاه ایده‌آل است. برای دریافت مشاوره فنی و مشاهده مدل‌های مختلف، می‌توانید به صفحه جامع قیمت انواع یونیت دندانپزشکی ما مراجعه کنید.

پرسش و پاسخ‌های متداول (FAQ)

۱. آیا یک لوله‌کش یا برق‌کار معمولی می‌تواند تاسیسات یونیت را انجام دهد؟

در حالی که اصول کار یکی است، اکیداً توصیه می‌شود که این کار توسط یک تکنسین متخصص در زمینه تجهیزات دندانپزشکی یا با نظارت مستقیم او انجام شود. تکنسین متخصص با نقشه نصب (Installation Map) یونیت‌های مختلف آشناست و از جزئیات فنی دقیقی مانند فشار آب و هوای مورد نیاز، محل دقیق خروجی‌ها و استانداردهای لازم برای جلوگیری از آسیب به دستگاه، اطلاع کامل دارد.

۲. فاصله دقیق لوله‌های آب و فاضلاب از دیوار چقدر باید باشد؟

این فاصله یک عدد ثابت و جهانی نیست و کاملاً به مدل و برند یونیت دندانپزشکی شما بستگی دارد. هر دستگاه، نقشه نصب منحصر به فرد خود را دارد که در آن، محل دقیق (سانتی‌متر به سانتی‌متر) تمام ورودی و خروجی‌ها مشخص شده است. قبل از هرگونه اقدامی، حتماً این نقشه را از شرکت فروشنده دریافت کنید.

۳. بزرگترین یا پرهزینه‌ترین اشتباه در آماده‌سازی زیرساخت یونیت چیست؟

دو اشتباه بسیار رایج و پرهزینه وجود دارد:

• استفاده از قطر لوله نامناسب برای فاضلاب: استفاده از لوله با قطر کم (کمتر از ۱.۵ اینچ) به سرعت باعث گرفتگی با مواد دندانپزشکی و هزینه‌های بالای رفع انسداد می‌شود.
• عدم استفاده از خشک‌کن (Dryer) برای کمپرسور: ورود هوای مرطوب به یونیت، اصلی‌ترین دلیل خرابی و زنگ‌زدگی بلبرینگ‌های توربین و آنگل‌های گران‌قیمت شماست.

۴. آیا یونیت‌های خودکفا (پرتابل) به اندازه یونیت‌های ثابت قدرت و کارایی دارند؟

این یونیت‌ها برای بسیاری از کاربردهای عمومی دندانپزشکی، قدرت و کارایی کاملاً قابل قبولی دارند و برای مطب‌های سیار یا فضاهای اجاره‌ای یک راه حل عالی هستند. با این حال، یونیت‌های ثابت معمولاً به سیستم‌های ساکشن و کمپرسور مرکزی قدرتمندتری متصل هستند که ممکن است برای جراحی‌های سنگین و طولانی‌مدت، عملکرد بهتری ارائه دهند. انتخاب بین این دو، کاملاً به نوع کاربری شما بستگی دارد.
